جک پنوماتیک کامپکت SDA
جک پنوماتیک کامپکت از جمله سیلندر های فشرده می باشد که بدلیل نیاز به فضای کم بسیار مورد استفاده می باشد. سیلندرهای کامپکت SANGO از قطر ۱۶میلی متر الی ۸۰ میلی متر و کورس ۱۰ میلی متر الی ۵۰ میلی متر می باشد.
سیلندر های کامپکت در دو نوع با مگنت و بدون مگنت می باشد. در سیلندر هه با پیستون بدون مگنت امکان استفاده از سنسور های مغناطیسی نمی باشد. ولی در جک های کامپکت با پبستون با مگنت امکان استفاده از سنسور مغناطیسی وجود دارد. مزیتی که جک های کامپکت بدون مگنت دارند ارتفاع آنها نسبت به با مگنت دار ها حدود یک سانت کوتاهتر می باشند. سیلندر های کامپکت SANGO به صورت پیستون دارای مگنت می باشد. و می توان از سنسور استفاده کرد.
قطر سیلندر ها:۱۶-۲۰-۲۵-۳۲-۴۰-۵۰-۶۳ و ۸۰
کورس:۱۰-۲۰-۲۵-۳۰-۴۰-۵۰

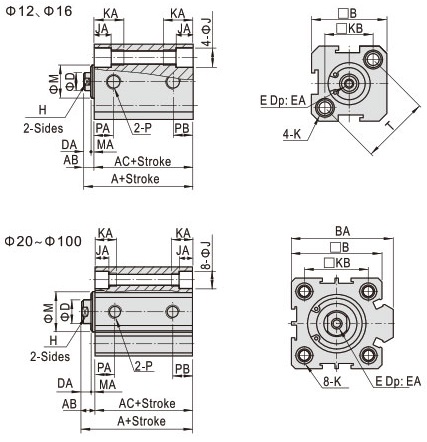

شماتیک کلی جک پنوماتیک کامپکت را می توانید در تصویر بالا مشاهده نمایید.
| Motion pattern | Double acting or Single acting |
| Working medium | Air |
| Working pressure | ۱~۹٫۰ Kgf/cm2 for double acting, 2-9.0 Kgf/cm2 for single acting |
| Proof pressure | ۱۰٫۵ Kgf/cm2 |
| Operating temperature range | ۰-۷۰ ℃ |
